联迈 HVB 高速燃气燃烧器是为适应恶劣工况环境而设计的。基于分级燃烧技术，有很高的燃烧火焰速度，配合燃烧器独特设计结构将燃烧产物引导进入燃烧反应区，阻止燃烧的局部高温有效的降低了氮氧化物的排放。

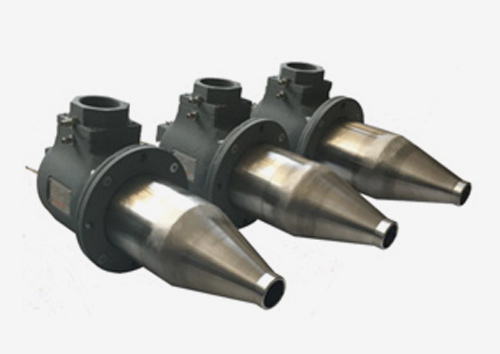

联迈 HVB 高速燃气燃烧器
是为适应恶劣工况环境而设计的。基于分级燃烧技术，有很高的燃烧火焰速度，配合燃烧器独特设计结构将燃烧产物引导进入燃烧反应区，阻止燃烧的局部高温有效的降低了氮氧化物的排放。
性能介绍
能力范围: 50 – 5000 kW
燃料: 天然气、液化气
调节比: 50:1
助燃空气可预热到 600 °C
合金火焰发射套筒工艺温度 1100 °C
碳化硅火焰发射套筒工艺温度 1350 °C
耐火砖火焰发射套筒工艺温度1600 °C
火焰穿透力强温度均匀
低 NOx 排放

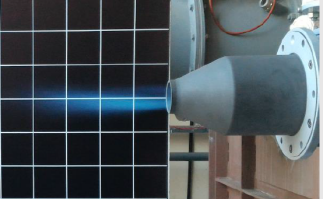

燃烧器分两种火焰燃烧速度选择，高速燃烧器火焰速度可达 200 m/s ，中速火焰燃烧速度可达120 m/s.
LANEMARK HVB选型参数
型 号 | 助燃风口尺寸 | 燃气接口尺寸 | 能力kw |
HVB40 | 1-1/2" | 1/2" | 50 |
HVB50 | 2" | 1" | 90 |
HVB50A | 2" | 1" | 150 |
HVB50B | 2" | 1" | 220 |
HVB65 | 3" | 1-1/2" | 300 |
HVB80 | 3" | 1-1/2" | 450 |
HVB80A | 3" | 1-1/2" | 600 |
HVB100 | DN100 PN6 | 2" | 1000 |
HVB150 | DN150 PN6 | 2" | 1500 |
HVB200 | DN200 PN6 | 3" | 2200 |
LANEMARK HVB燃烧器配套要求
所有图例仅供参考，为保证提供燃烧技术，英国联迈公司保留修改参数而不事先通知的权利。

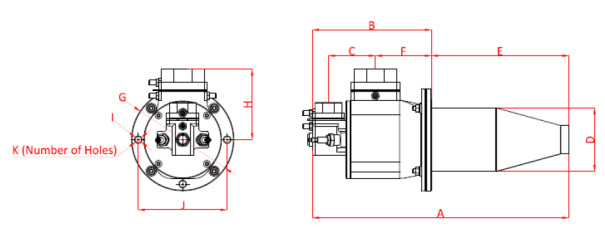

合金或碳化硅火焰发射套筒燃烧器 HVB40-80A
型号 | 合金或碳化硅火焰发射套筒燃烧器 | ||||||||||
A | B | C | D | E | F | G | H | I | J | K | |
mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |
HVB40 | 430 | 180 | 72 | Φ102 | 250 | 82 | 168 | 106 | Φ10 | 144 | 4 |
HVB50 | 470 | 222 | 88 | Φ118 | 250 | 104 | 190 | 132 | Φ12 | 165 | 4 |
HVB50A | 522 | 222 | 88 | Φ118 | 300 | 104 | 190 | 132 | Φ12 | 165 | 4 |
HVB50B | 522 | 222 | 88 | Φ118 | 300 | 104 | 190 | 132 | Φ12 | 165 | 4 |
HVB65 | 614 | 314 | 118 | Φ140 | 300 | 150 | 260 | 176 | Φ14 | 216 | 4 |
HVB80 | 614 | 314 | 118 | Φ140 | 300 | 150 | 260 | 176 | Φ14 | 216 | 4 |
HVB80A | 614 | 314 | 118 | Φ140 | 300 | 150 | 260 | 176 | Φ14 | 216 | 4 |

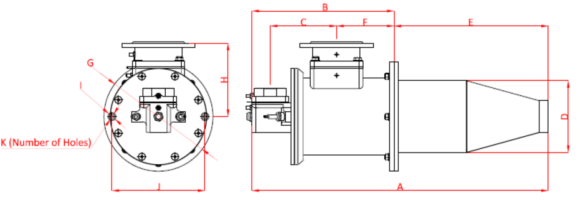

型号 | 合金或碳化硅火焰发射套筒燃烧器 | ||||||||||
A | B | C | D | E | F | G | H | I | J | K | |
mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |
HVB100 | 760 | 420 | 190 | Φ219 | 340 | 177 | 312 | 212 | Φ18 | 260 | 4 |
HVB150 | 870 | 490 | 232 | Φ273 | 380 | 196 | 355 | 246 | Φ18 | 320 | 4 |
HVB200 | 992 | 580 | 268 | Φ334 | 412 | 247 | 430 | 320 | Φ18 | 458 | 4 |

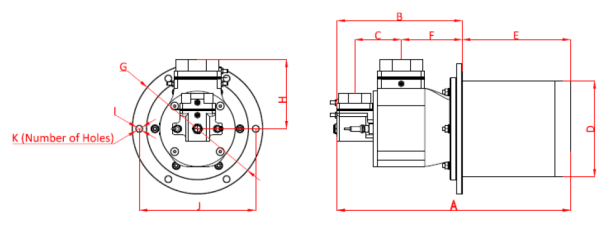

型号 | 耐火砖火焰发射套筒燃烧器 | ||||||||||
A | B | C | D | E | F | G | H | I | J | K | |
mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |
HVB40 | 423 | 180 | 72 | Φ165 | 240 | 82 | 220 | 106 | Φ12 | 195 | 6 |
HVB50 | 480 | 222 | 88 | Φ195 | 256 | 104 | 280 | 132 | Φ16 | 230 | 6 |
HVB50A | 480 | 222 | 88 | Φ195 | 256 | 104 | 280 | 132 | Φ16 | 230 | 6 |
HVB50B | 480 | 222 | 88 | Φ195 | 256 | 104 | 280 | 132 | Φ16 | 230 | 6 |
HVB65 | 574 | 300 | 118 | Φ245 | 275 | 136 | 332 | 176 | Φ16 | 296 | 6 |
HVB80 | 574 | 300 | 118 | Φ245 | 275 | 136 | 332 | 176 | Φ16 | 296 | 6 |
HVB80A | 574 | 300 | 118 | Φ245 | 275 | 136 | 332 | 176 | Φ16 | 296 | 6 |

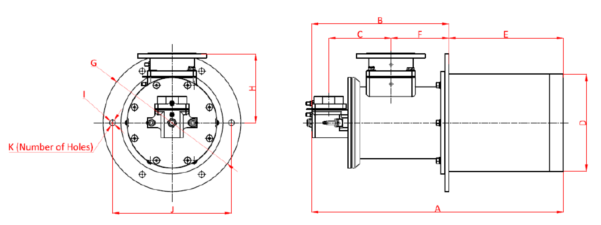

耐火砖火焰发射套筒燃烧器 HVB100-200
型号 | 耐火砖火焰发射套筒燃烧器 | ||||||||||
A | B | C | D | E | F | G | H | I | J | K | |
mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |
HVB100 | 760 | 420 | 190 | Φ295 | 348 | 177 | 420 | 212 | Φ18 | 260 | 6 |
HVB150 | 870 | 490 | 232 | Φ335 | 387 | 196 | 450 | 246 | Φ18 | 320 | 6 |
HVB200 | 992 | 580 | 268 | Φ405 | 420 | 247 | 515 | 320 | Φ18 | 458 | 6 |
LANEMARK HVB燃烧器配置
标准燃烧控制系统包含，燃烧程序控制器、助燃风机控制器，点火变压器、风压开关，还包含温控仪表及客户需求的其他配置。
标准配置 | 可 选 | |
风机供电 | √ 380V/3ph/50Hz | • 220V/1ph/50Hz |
控制供电 | √ 230V | • 110V |
火焰检测 | √ 火焰检测棒 | • UV 检测器 |
热输出控制方式 | √ 比例调节 | • 高/低/关 |
LANEMARK HVB燃烧器典型应用
典型应用 | ||
·锻造炉 | ·热处理炉 | ·淬火炉 |
·回火炉 | ·熔化炉 | ·热氧化炉 |
·钢包烘烤 | ·焚烧炉 | ·流化床烘干炉 |
·固化炉 | ·干燥机 | ·蒸汽发生器 |
